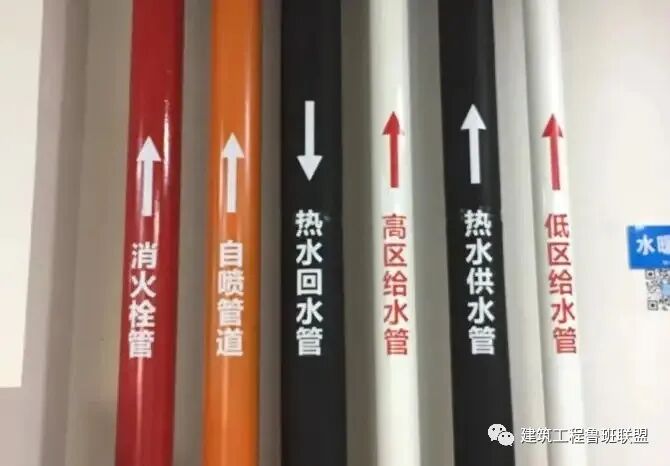

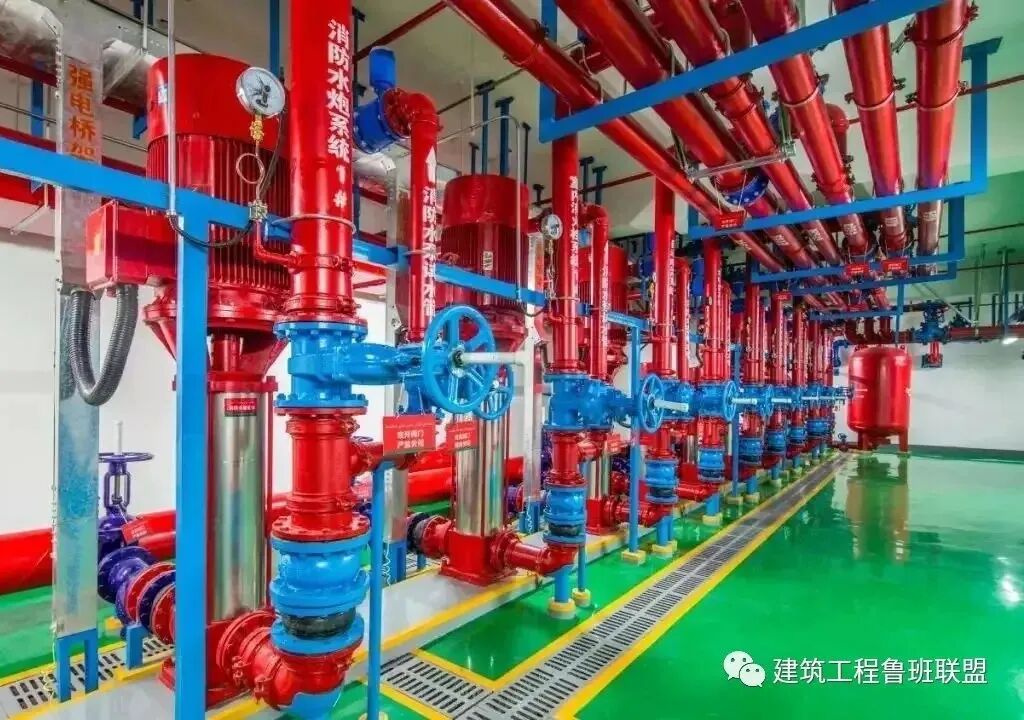

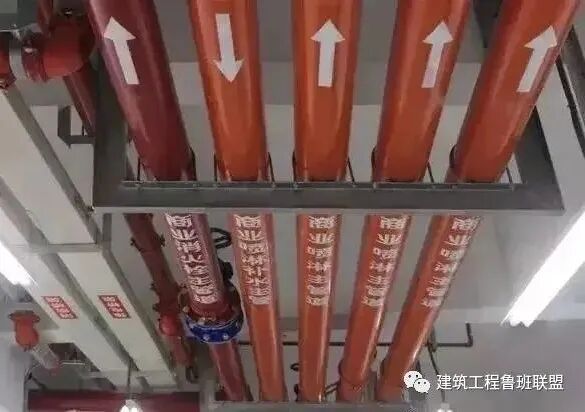

管道标识细部做法解读【标识形式】文字+箭头。文字代表介质、系统名称，箭头表示介质流向。【标识颜色】按管内介质、风管系统确定。【标识规格】文字、箭头的规格。字体大小按管径的0.3∽0.5倍；箭头长度：管径≤80mm为管径的2∽2.5倍、管径＞80mm为200∽400mm。【标识位置】文字+箭头的标注位置。应标注在：管道（风管）的起点、终点、转弯处、分支处、设备进出口处、穿越墙体楼板处等，设置在通道、操作面一侧等醒目部位。【标识方法】1、箭头放在文字的前方。2、成排管线标识位置集中布置，标识长度一致。3、统一制作模板进行涂刷或喷涂，推荐新方法：专用印章。管线标识形式示例机房设备、管线标识消防配管标识管井管道标识地下室成排管道标识消防箱及消防接合器标识
